Прожекционно съотношение (Throw Ratio). Разстояние между проектор и екран

При избор на проектор трябва да имате представа къде можете да го инсталирате и какъв размер на изображението искате да постигнете, за да се гарантира, че проекторът, който ще купите, ще бъде в състояние да покрие изискванията ви.

Как да разберем дали проекторът ще осигури картина с необходимите размери от разстоянието, на което сме предвидили да го инсталираме? Или ако имаме вече проектор, как да разберем екран с какви размери трябва да си купим и на какво разстояние трябва да го монтираме? Отговорът е съвсем прост: трябва да знаем прожекционното съотношение на проектора. Къде да намерим този показател и как да го използваме?

В статията можете да намерите:

• Какво е прожекционно разстояние и какво е прожекционно съотношение на проектор?
• Как да го изпозваме, за да определим разстоянието между проектора и екрана? Примери.
• Видове обективи в проекторите. Какъв обектив е подходящ за нашето приложение?

Прожекционно разстояние и прожекционно съотношение на проектор

Прожекционното разстояние е разстоянието от прожекционния обектив до екрана. За правилното му определяне е необходимо да обърнете внимание на прожекционното съотношение на проектора (TR или Throw Ratio в документацията на англ. език).

Какво е прожекционно съотношение на проектор и къде да го намерим ?

Съотношението, като всяко съотношение, е безразмерна величина. Това е стойност, която всеки производител посочва в брошурата и в ръководството за инсталация на устройството. Ние, от Home Cinema, се стараем да предоставяме тази стойност винаги в характеристиките на всеки един проектор.

Прожекционното разстояние се определя по следния начин:

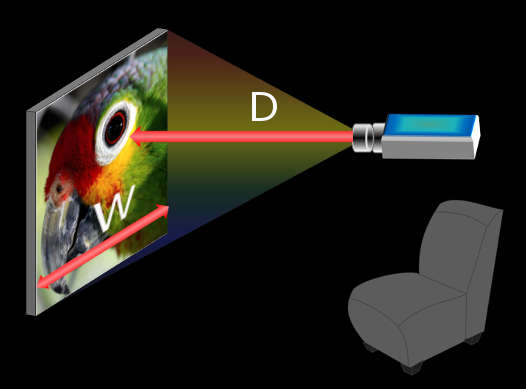

Широчина на картината (W) * Прожекционно съотношение (TR) = Прожекционното разстояние (разстоянието D между обектива и екрана).

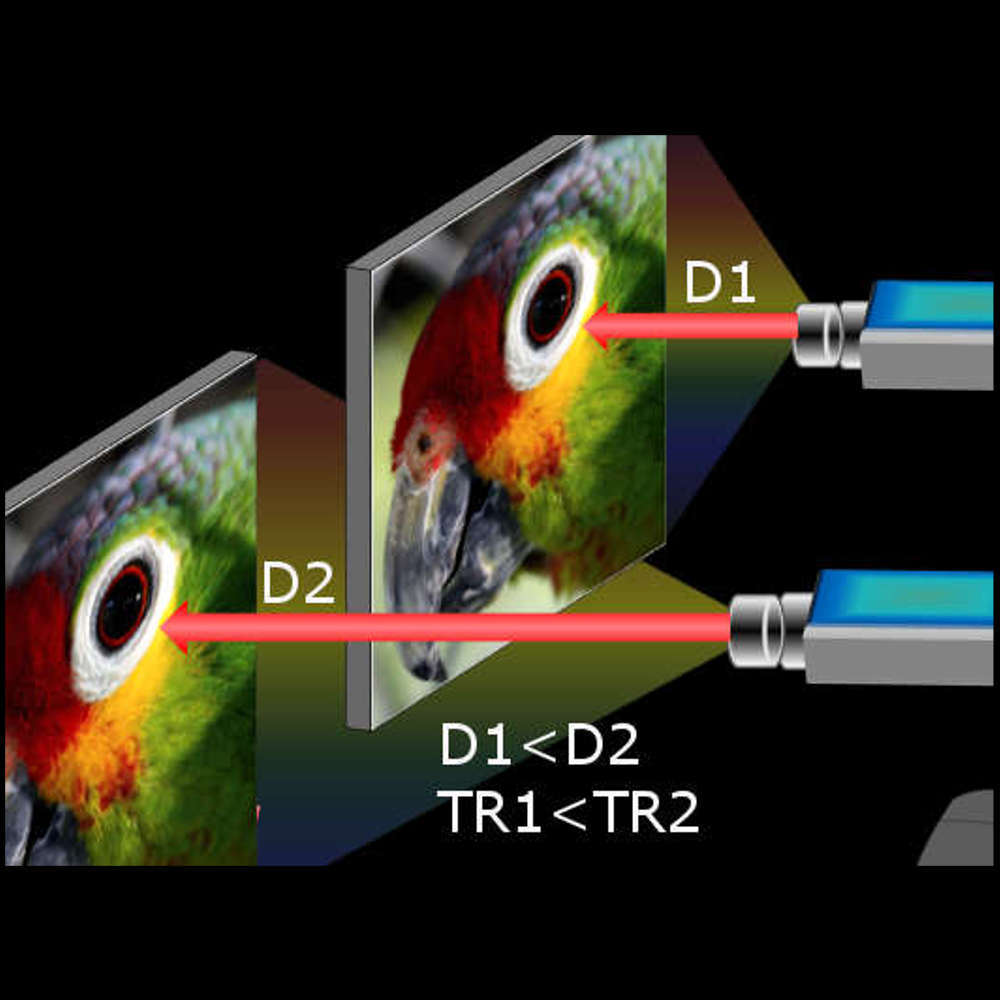

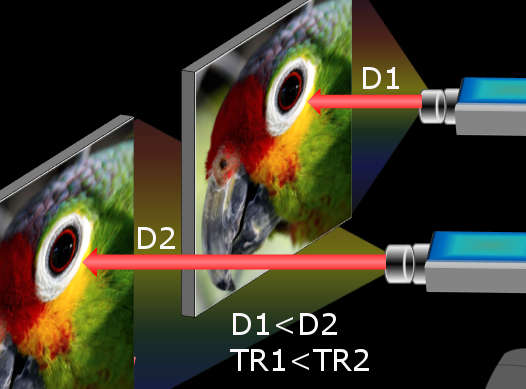

Ако сравнявате два проектора и първият проектор има по-малко прожекционно съотношение от втория, това означава, че първият проектор показва изображение със същата широчина, но от по-малка дистанция (прожекционно разстояние) между обектива и екрана.

Определяне на разстоянието между проектора и екрана. Как работи горната формула:

Пример 1:

Знаете предварително екран с каква широчина искате да използвате, но не знаете избрания проектор дали е подходящ и къде да го инсталирате, за да получите картина с подходящи размери.

Нека широчината на екрана да бъде 2 м. Проверявате какво е прожекционното съотношение на избрания проектор. Нека то да бъде 1.5:1. Използвайки горната формула, можете да определите, че разстоянието между обектива и прожекционния екран трябва да бъде 3 м.: 2х1.5= 3 м.

Пример 2:

Знаете предварително в коя точка на помещението желаете да инсталирате проектора, но не знаете колко голям екран ще ви е необходим. Измервате разстоянието до екрана и използвайки прожекционното съотношение пресмятате.

Не винаги резултатите ще ви удовлетворяват.  В някои случаи ще се наложи да коригирате вашите идеи, размествайки предварително начертаната конфигурация. Ако преместването на проектор и/или екран е невъзможно (например, проекторът вече е инсталиран в зала с висок таван и кабелите са положени, замяна на проектор за специализирано домашно кино с нов), ще се наложи да изберете проектор с правилния обектив, т.е с правилното прожекционно съотношение.

Видове обективи (Lens type).

Съществуват различни видове обективи, използвани в различните модели проектори, като само големите и скъпи инсталационни устройства позволяват смяна на обектива. Малките проектори, използвани в училища, офиси и домашното кино, са оборудвани предварително с обектив от производителя и не се предлага опционалната им замяна. Тези "стандартни" проектори са подходящи за повечето често срещани приложения в малки класни стаи, зали за презентации и в дома, но има и ситуации, в които е необходимо проекторът да се монтира по-близо или по-далече от екрана, като се запази определен размер на изображението. В тези случаи се налага да закупите професионален мултимедиен проектор, който позволява монтаж и демонтаж на допълнителни обективи. Само големите инсталационни модели имат възможност за подобна смяна, като обикновено може да се  избира от 5 или повече обектива с различно прожекционно съотношение, които позволяват проектора да се инсталира точно там, където желаете. Какъв може да бъде обектива?

Стандартен обектив (Standard): не съществува стандартно прожекционно съотношение, но като пример ще посочим 1,5: 1. Това означава, че трябва да поставите мултимедийния проектор с такъв обектив на 3 метра, за да получите картина с широчина 2 метра.

Късофокусен обектив (Short Throw): позволява да поставите проектора много по-близо до екрана в сравнение със стандартните. Например прожекционно съотношение 0,8: 1 позволява да поставите проектора на 1,6 метра, за да се постигнете изображение, широко 2 м.

Ултракъсофокусен обектив (Ultra Short Throw): някои проектори могат да бъдат монтирани на стената точно над екрана или над бялата дъска. Например при съотношение 0,3: 1, обективът трябва да бъде отдалечен на шестдесет сантиметра от бялата дъска, за да получите картина с широчина 2 метра.Това е особено полезно в класната стая, защото учителят може да застане пред дъската, без да хвърля сянка, както и в малки офиси или помещения с нестандартни размери.

Обектив за задна прожекция (Rear lens): Предвиден е за организиране на специфичната прожекция, при която зрителят и проекторът са от различни страни спрямо екрана.

Телеобектив (Middle/ Long Throw): с различно прожекционно съотношение за средни до големи дистанции, който позволява да поставите проектора по-далече от екрана. Използва се в големи помещения като театри или конферентни зали. При подобни разстояния, изображението, проектирано чрез станадертен обектив не само ще излезе извън рамките на екрана, но ще бъде и неясно.

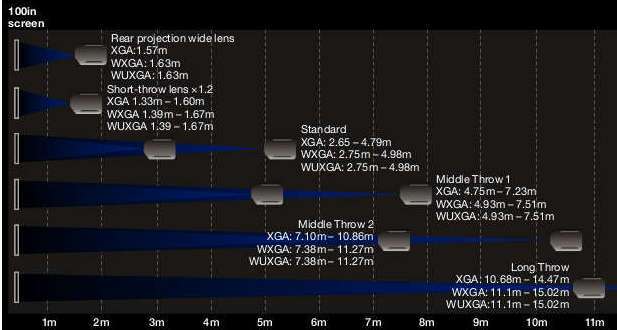

На следващата фигура принципно е показано промяната в разстоянието, от което даден проектор е способен да осигури изображение с диагонал 100", като се използват сменяеми обективи с различно прожекционно съотношение.
